五洲混合型插卡矩陣切換器

（WZ1000-HH-XX系列）

產品簡介：

混合型視音頻矩陣切換主機是專為數字視頻信號的顯示切換而設計的高性能智能矩陣開關設備，用于將單路或多路視頻輸入信號切換到相應輸出通道，一路輸入可對應多路輸出，一路輸出只能對應一路輸入。

混合型視音頻矩陣切換主機采用模塊化的設計，將CVBS，VGA，HDMI，SDI等視音頻信號分別做成各自獨立的模塊，并采用插卡的形式組成矩陣。插裝不同數量比例的各種模塊卡，可方便快捷的滿足不同的功能需求，無需更改方案和調試，大大降低了產品的故障率，節約了維修時間和維修成本，減少因維修給用戶帶來的影響。

混合型視音頻矩陣切換主機有以下模塊：

輸出部分：HDMI輸出模塊，DVI 輸出模塊。

輸入部分：DVI；HDMI；VGA；YCrCb；AV(CVBS)；SDI

應用范圍：高清視頻多屏顯示系統，可視指揮調度，平安城市，廣播電視系統，醫學示教系統，衛星測繪,視頻會議及視頻監控等需求高品質數字視頻顯示領域。

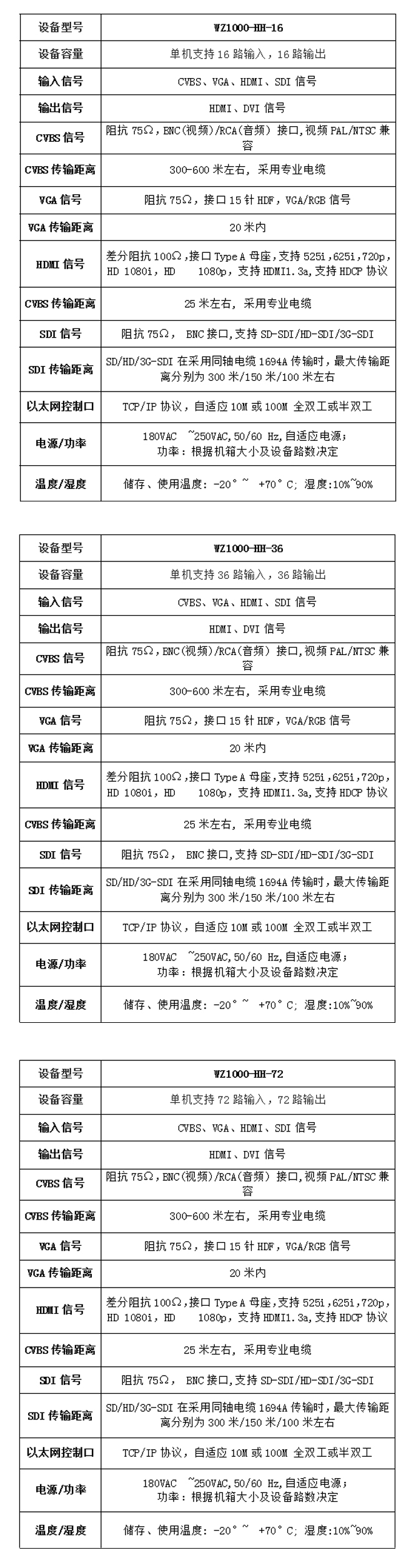

WZ1000-HH-16系列單機最大容量：16路輸入，16路輸出。（一卡2路輸入輸出）

WZ1000-HH-36系列單機最大容量：36路輸入，36路輸出。（一卡4路輸入輸出）

WZ1000-HH-72系列單機最大容量：72路輸入，72路輸出。（一卡4路輸入輸出）

產品特性：

◆  支持現有CVBS、VGA、HDMI、SDI等多種數字、模擬信號輸入。

◆  輸出為HDMI1.3，DVII信號，且向下兼容。

◆  完成CVBS、VGA、HDMI、SDI信號到HDMI、DVI信號之間的信號轉換與

交叉切換。

◆  采用模塊化設計，每個模塊2/4路，方便快捷的滿足不同的功能需求。

◆  強大的存儲功能，可存儲和調用多個預存的切換模式。

◆  支持按鍵、無線遙控、及以太網等多控制方式，LCD顯示屏顯示操作信

息。

◆  具有掉電記憶功能，帶有斷電現場保護功能。

◆  標準工業機箱,安裝方便,操作快捷。
